不銹鋼防爆阻火呼吸閥安裝尺寸,結構圖及性能特點說明
不銹鋼防爆阻火呼吸閥主要是用來滿足儲罐大小呼吸的通氣與阻火要求安裝在儲存甲、乙、丙類液體的儲罐
頂上，確保儲罐在超壓時免遭破壞，同時減小儲罐內介質的蒸發損耗。是集阻火器與呼吸閥為一體，具有新穎
的結構為國內首創。它是石化儲罐必備的新型安全設備，其最大優點是阻火呼吸性能好、重量輕、密封性能好、
泄漏量小、耐腐蝕維修方便。根據國家標準《石油化工企業設計防火規范》（GB50160-90）之規定，“甲、乙
類液體的固定頂罐，應用阻火器和呼吸閥”。可見呼吸閥，阻火器是儲罐不可缺少的安全設施，它不僅能維持
儲罐氣壓平衡，確保儲罐在超壓或真空時免遭破壞，且能減少罐內介質的揮發和損耗，呼吸閥是維護儲罐氣壓
平衡，減少介質揮發的安全節能產品。我公司生產的呼吸閥，具有結構緊湊，通氣量大，泄漏量小，耐腐蝕，
密封性能好等特點，最近又開發具有國際先進水準的防爆阻火呼吸閥，阻火器位于呼吸閥吸入口處，徹底杜絕
火源進入呼吸閥殼體內，閥盤采用聚四氟乙烯材料，具有耐低溫，防凍等優點。
不銹鋼防爆阻火呼吸閥性能特點：
1：新型防爆阻火呼吸閥材質采用不銹鋼耐腐蝕性好。
2：閥盤、閥封環采用不銹鋼、聚四氟乙烯材料。耐低溫、防凍性能好。
3：該閥是安裝在固定頂罐上的通風裝置，減少油品的蒸發消耗，控制儲罐壓力作用。
4：本閥具有通風量大，泄露量小，耐腐蝕，防凍性能好。
5：他能對石油儲罐內外壓力進行自動調節的特點。
6：結構簡單，重量輕，易檢修，安裝方便。
產品存在及參數：
|
閥體材質 |
不銹鋼304、316 |
|
正壓閥盤材料 |
304、316、鋁合金 |
|
負壓閥盤材料 |
304、316、四氟PTFE |
|
密封圈材質 |
聚四氟乙烯 |
|
公稱壓力 |
1.0-1.6MPa |
|
公稱口徑 |
DN25-250 |
|
環境溫度 |
-30~+60 ℃ |
|
防爆級別 |
BS 5501：IIA、IIB、IIC |
|
操作壓力 |
A: +355 Pa(36 mmH20) ～-295 Pa(30 mmH20) |
|
B：+980 Pa(100 mmH20) ～-295 Pa(30 mmH20) |
|
|
C：+1765 Pa(180 mmH20)～-392 Pa(40 mmH20) |
不銹鋼防爆阻火呼吸閥主要外形尺寸：
|
公稱通徑 DN（mm） |
外形安裝尺寸 |
||||
|
L |
H |
D |
K |
N*d |
|
|
DN25 |
200 |
165 |
Φ115 |
Φ85 |
4*14 |
|
DN32 |
230 |
185 |
Φ140 |
Φ100 |
4*18 |
|
DN40 |
230 |
190 |
Φ150 |
Φ110 |
4*18 |
|
DN50 |
255 |
210 |
Φ165 |
Φ125 |
4*18 |
|
DN65 |
270 |
220 |
Φ185 |
Φ145 |
4*18 |
|
DN80 |
320 |
240 |
Φ200 |
Φ160 |
8*18 |
|
DN100 |
330 |
270 |
Φ220 |
Φ180 |
8*18 |
|
DN150 |
400 |
330 |
Φ285 |
Φ240 |
8*22 |
|
DN200 |
460 |
370 |
Φ340 |
Φ295 |
8*22 |
|
DN250 |
540 |
410 |
Φ395 |
Φ350 |
12*22 |

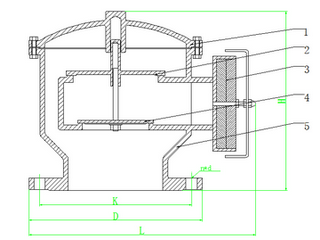

不銹鋼防爆阻火呼吸閥外形結構圖：
不銹鋼防爆阻火呼吸閥維修與保養:防爆阻火呼吸閥屬精密產品是儲罐的安全喉道特別是閥盤隨時都在起跳故
閥桿與閥套間應保持絕對干凈不得有雜質。每周必需上罐檢查當呼吸閥工作狀態，有聽到呼吸閥內"砰"-"砰"-"
砰"輕微的響聲即該閥處到正常的工作狀態否則應立即折開檢查。呼吸閥裝卸時必須垂直向上不得倒置或橫放。
閥桿取出清洗時要垂直輕放，否則閥桿容易變形。每季度必須折開呼吸閥擦干閥桿與閥套間的污垢以保證呼吸
閥正常工作。帶阻火功能呼吸閥每半年應清除阻火盤通氣孔的污漬以保證阻火盤良好的阻火功能。
