抽屜式波紋阻火器作用,安裝尺寸及外形結構圖
抽屜式波紋阻火器作用：本產品是用來阻止易燃氣體、液體的火焰蔓延回火而引起爆炸的安全裝置。通常使用在
輸送或排放易燃易爆氣體的儲罐或管線上。如火炬、加熱燃燒系統、石油氣體回收系統或其它易燃氣體系統。其
主要功能是允許易燃易爆的氣體通過，對外界傳入管道的火焰起有阻止與窒息作用。抽屜式阻火器是用于安裝原
油、汽油、煤油、柴油、芳烴、硫等各類油品或其它化工物料的固定頂式儲罐上。阻火器是用來阻止易燃氣體蒸
汽的火焰向外蔓延的安全裝置。通常與呼吸閥配套或單獨使用，也可適用內浮頂式油罐的通氣管上。由一種能夠
通過氣體的、具有許多細小通道或縫隙的固體材料（阻火元件）所組成。要求阻火元件的縫隙或通道盡量小，因
而當火焰進入后，被阻火元件分成許多細小的火焰流，由于傳熱作用（氣體被冷卻）和器壁效應，火焰流猝滅。
阻火器特點及技術參數：
|
阻火芯材料：不銹鋼波紋板 |
|
適用介質：氣體、液體 |
|
壓力等級：1.6～6.4MPa |
|
尺寸范圍：DN50～DN600 |
|
殼體材料：碳鋼、不銹鋼 |
|
密封件材質;耐油石棉橡膠、聚四氟乙烯 |
|
環(huán)境溫度: ≤480℃ |
|
防爆等級：BS5501:ⅡA、ⅡB、ⅡC |
|
連接方式：法蘭連接 |
|
法蘭標準：HG20594-97P7、GB、SH、HGJ、JB、ANSI、DIN、JIS |
|
設計標準：GB5908-86 SY7511-87 |
|
制造、檢測標準：按GB5908-86、GB13347-92標準 |
抽屜式波紋阻火器特點：
1、產品結構合理，造型美觀，外殼為鑄造鋁合金，重量輕，安裝方便。
2、通常與呼吸閥配套或單獨使用，也可適用內浮頂式油罐的通氣管路上。
3、阻火層芯子采用不銹鋼材料，耐腐蝕性強，耐燒、阻爆等各項技術性能具有突出優(yōu)越。
阻火器工作原理：阻火器是由能夠通過氣體的許多細小、均勻或不均勻的通道或孔隙的固體材質所組成，對這
些通道或孔隙要求盡量的小，小到只要能夠通過火焰就可以。這樣火焰進入阻火器后，就分成許多細小的火焰
流被熄滅。火焰能夠被熄滅的機理是器壁效應和傳熱作用。
阻火器主要性能:
1、阻爆性能合格,連續(xù)13次阻爆性能試驗每次均能阻火。
2、耐燒性能合格，耐燒試驗1小時無回火現象。
3、殼體水壓試驗合格。本產品結構合理，重量輕、耐腐蝕。易檢修，安裝方便。
抽屜式波紋阻火器尺寸：PNJ1.0MPa
|
DN |
L |
H |
K |
D |
Nⅹd |
重量 |
|
40 |
210 |
190 |
Φ110 |
Φ145 |
4×18 |
10 |
|
50 |
220 |
200 |
Φ125 |
Φ160 |
4×18 |
12 |
|
80 |
250 |
220 |
Φ160 |
Φ195 |
8×18 |
20 |
|
100 |
270 |
240 |
Φ180 |
Φ215 |
8×18 |
24 |
|
125 |
330 |
270 |
Φ210 |
Φ240 |
8×18 |
35 |
|
150 |
340 |
280 |
Φ240 |
Φ280 |
8×22 |
42 |
|
200 |
400 |
310 |
Φ295 |
Φ335 |
8×22 |
55 |
|
250 |
460 |
340 |
Φ350 |
Φ395 |
12×22 |
75 |

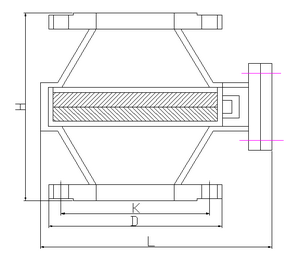

抽屜式波紋阻火器結構示意圖：
