乙炔阻火器性能特點,安裝尺寸,結構圖及安裝維護與保養
乙炔阻火器又名乙炔防火器，是利用金屬波紋板之間狹縫間隙對管道中傳播的亞音速或超音速火焰具有淬熄
作用的原理設計制造，防止在非正常情況下火焰于管道中的逆向傳播,以避免災難性事故的發生.本產品經公安
部天津消防科學研究所測試,安全阻火速度1425m/s,極限阻火速度1605m/s。該產品用于加熱爐的燃?xì)夤艿郎稀?/span>
應安裝在燃料氣進入噴嘴錢的燃料氣管道上，以防止空火。當噴嘴回火時，乙炔阻火器內金屬網與止回閥器壁
效應轉化為熱能使火焰熄滅，防止因揮霍而引起燃料氣管道內爆炸的危險。
乙炔阻火器用途：適用于可燃?xì)怏w管道，如乙炔、氧氣、氮?dú)狻⑻烊粴獾墓艿烙闷罚部捎迷谄汀⒚河汀?/span>
輕柴油、笨、甲笨、原油等油品的儲灌或火炬系統、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統、
加熱爐燃料氣的管網上。乙炔阻火器可與呼吸閥配套使用,亦可單獨使用。乙炔阻火器具有結構合理，重量輕、
耐腐蝕。易檢修，安裝方便。阻火器芯子采用不銹鋼材料, 耐腐蝕易于清洗。
主要技術參數：
|
公稱口徑： |
DN15-200 |
|
壓力等級： |
1.6MPa-6.4Mpa |
|
工作溫度： |
-20℃- 550℃ |
|
閥體材質： |
鑄鋼、不銹鋼 A3 304 304L 316 316L |
|
阻火芯材質： |
不銹鋼304 304L 316 316L |
|
密封圈墊片： |
丁晴橡膠聚四氟乙烯金屬墊片 |
|
制造標準 |
GB5908-86 SY7511-87 |
|
防爆等級： |
BS 5501:ⅡA ⅡB ⅡC |
|
連接方式： |
法蘭連接 |
乙炔阻火器性能:
①阻爆性能合格,連續13次阻爆性能試驗每次均能阻火。
②耐燒性能合格，耐燒試驗1小時無回火現象。
③殼體水壓試驗合格。
乙炔阻火器尺寸：
|
規格 |
安裝尺寸 |
螺栓 |
||||||
|
PN(MPa) |
D |
D1 |
d1 |
d |
H |
數量 |
螺紋 |
|
|
DN25 |
1.0 |
85 |
115 |
140 |
89 |
330 |
4 |
M12 |
|
DN50 |
1.0 |
125 |
165 |
190 |
108 |
375 |
4 |
M16 |
|
DN65 |
1.0 |
145 |
185 |
210 |
133 |
420 |
4 |
M16 |
|
DN80 |
1.0 |
160 |
200 |
240 |
159 |
460 |
8 |
M16 |
|
DN100 |
1.0 |
180 |
220 |
265 |
180 |
500 |
8 |
M16 |
|
DN150 |
1.0 |
240 |
285 |
320 |
240 |
600 |
8 |
M20 |
|
DN200 |
1.0 |
295 |
340 |
375 |
295 |
650 |
8 |
M20 |

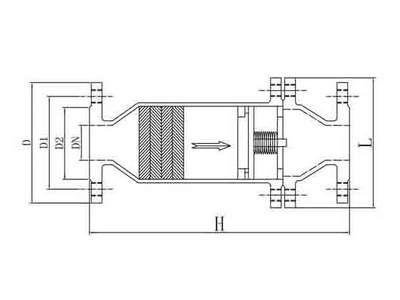

乙炔阻火器結構示意圖：
乙炔阻火器安裝與維護：
1、 每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
2、 阻火器上的流向標記必須與介質流向一致。
3、 重新安裝阻火層時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。
4、 被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
5、 清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
6、 為了確保阻火器的性能達到使用目的，在安裝阻火器前，必須認真閱讀廠家提供的說明書，并仔細核
對標牌與所裝管線要求是否一致。
