阻火呼吸閥性能參數說明,安裝尺寸,結構示意圖
阻火呼吸閥
阻火呼吸閥集阻火器與呼吸閥為一體其新穎的結構為國內首創，它是石化儲罐必備的新型安全設備，用來滿足儲
罐大小呼吸的通氣要求。安裝在儲存甲、乙、丙類液體的儲罐頂上確保儲罐在超壓時免遭破壞同時減小儲罐內介
質的蒸發損耗。阻火呼吸閥在石油工業上按GB5908-97和SY7511-87標準進行制造和驗收。呼吸閥有靜電接地線，
使該閥與罐體保持等電位。該閥具有防凍性能，適用于寒冷地區。其最大優點是阻火呼吸性能好，重量輕，維修
方便。該產品適用于儲存內點低于28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕
柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在 -35 ℃ -60 ℃的溫度環境中正常工作。
阻火呼吸閥性能參數：
殼體材質：碳鋼、不銹鋼（SUS304、SUS304L、SUS316、SUS316L）
內部芯件：閥盤、閥座、閥桿、閥套
內部芯件：不銹鋼或聚四氟乙烯
密封圈：聚四氟乙烯
阻火層：不銹鋼阻火波紋板
公稱口徑：DN25-250
壓力等級：1.0-2.5MPa
環境溫度：-40~+60℃
防爆級別：BS 5501：IIA、IIB、IIC
操作壓力：-295~+98000 Pa（-30mmH2O~+10000mmH2O ）
制造、檢測標準：按（石油儲罐呼吸閥）SY7511-87、（石油儲罐阻火器阻火性能和試驗方法GB5908-86等標
準進行制造和驗收；或用戶指定標準
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）。
阻火呼吸閥外形安裝尺寸：（國標1.0MPa）
|
公稱通徑 (mm) |
安裝尺寸 |
||||
|
D |
K |
L |
H |
n×φ |
|
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
|
DN32 |
135 |
100 |
180 |
185 |
4×18 |
|
DN40 |
145 |
110 |
190 |
190 |
4×18 |
|
DN50 |
160 |
125 |
220 |
220 |
4×18 |
|
DN80 |
195 |
160 |
270 |
260 |
8×18 |
|
DN100 |
219 |
180 |
310 |
280 |
8×18 |
|
DN150 |
280 |
240 |
380 |
330 |
8×22 |
|
DN200 |
335 |
295 |
450 |
380 |
12×22 |
|
DN250 |
395 |
350 |
520 |
420 |
12×25 |
|
美標法蘭尺寸（150LB） |
|||||
|
規格 |
安裝尺寸 |
||||
|
K |
L |
D |
H |
M-h |
|
|
1"; |
85 |
160 |
115 |
180 |
4×15 |
|
2"; |
125 |
220 |
160 |
255 |
4×19 |
|
3"; |
160 |
270 |
213 |
260 |
4×19 |
|
4"; |
180 |
310 |
265 |
290 |
8×19 |
|
6"; |
240 |
380 |
305 |
330 |
8×22 |
|
8"; |
295 |
450 |
355 |
350 |
12×22 |
|
10"; |
350 |
520 |
420 |
400 |
12×25 |

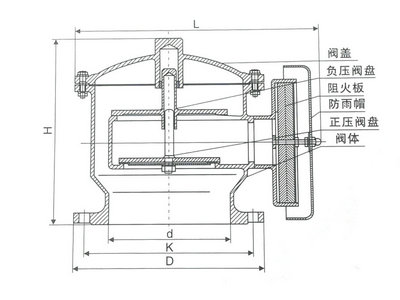

阻火呼吸閥結構圖示意圖：
1. 新型全天候呼吸閥殼體選用鑄鐵、鑄鋼和鋁合金，耐腐蝕性好；
2. 閥盤采用四氟材料，耐低溫，防凍性能好；
3. 結構簡單，易檢修，安全方便；
4.乙醇呼吸閥性能完全符合石油工業部標準 SY7511-87 規定。
阻火呼吸閥如何選用：
1、對安裝位置的要求和溫度范圍的要求，如寒冷地區就應選用全天候呼吸閥，而安裝在管道中的應選用管道
式呼吸閥。
2、機械呼吸閥的控制壓力應與有關的承壓能力相適應。
3、機械呼吸閥的規格應滿足油罐的最大進出油呼吸氣體流量要求。
產品維護保養方法：
1、存放： 以上產品在運達工地后，若暫時不安裝或以后工廠大修、檢修，應存放在有防雨設施的倉庫中；緊急
放空人孔系列產品在運輸時不得倒置。
2、維護：a、 對呼吸閥系列產品，工作人員應每月上罐頂檢查一次，檢查閥盤、閥座、閥桿、閥套等部位是否有
灰塵、污垢，若有，應清理干靜；每半年，給閥套、閥桿擦拭一遍變壓器油。b、 每半年工作人員應檢查阻火呼
吸閥的阻火層一次，若發現有污漬、雜質堵塞阻火層，應取下阻火層，用相對應的溶劑清除污漬，然后用清水將
阻火層清洗干靜，放在通風吹干后再放入殼體內。c、 以上產品殼體內外表面的油漆應每年重新涂刷一遍。
為了使呼吸閥正常運作，確保儲罐安全，現介紹幾種方法和注意事項：
以全天候呼吸閥為例，先打開上蓋緊固螺栓，將上蓋垂直往上提到一定高度后，拿出呼出閥和吸入閥，檢查閥面是
否有污垢、油漬，可用棉紗擦掉；然后檢查呼、吸閥座，清理干凈后將原閥盤放好，對中導桿，擰緊上蓋即可。檢
查、清洗，應先將蒸 汽和冷凝水接口的法蘭先松開，其辦法亦同。在檢查過程中，如發現閥盤或阻火層有腐蝕現象，
應將其報廢、更換。定期檢查，一般來講，三個月至半年檢查一次，有條件單位，使用2年后，應將呼吸閥卸下，做
呼吸定壓檢查和密封性能檢測，如有不符合要求而難以調整的可與廠家聯系，以求解決辦。
