罐頂通氣管|儲罐透氣孔安裝尺寸及結構示意圖
罐頂通氣管|儲罐透氣孔采用材質碳鋼或不銹鋼焊接而成，口徑為DN50-300mm,壓力為0.6-1.6MPa，也可按
客戶要求定做非標通氣管。一般安裝于重質油罐頂部起呼吸作用。通氣管也可以安裝在蓄水池、水箱及排水管
道內補充新鮮空氣，以減輕金屬管的腐蝕，延長使用壽命。能快速地將蓄水池及水箱內的水蒸氣及有害氣體排
出，內置紗布紗網能有效的阻止防止病媒、昆蟲和塵埃進入以破壞水質。
罐頂通氣管|儲罐透氣孔材料及參數：
|
殼體：碳鋼、不銹鋼 304、不銹鋼 316L 密封件：石墨墊片 工作溫度（℃）：≤280℃ 操作壓力：0.6～1.6MPa 連接方式：法蘭連接 |
罐頂通氣管|儲罐透氣孔主要外形安裝尺寸：
|
DN |
D2 |
D |
D1 |
H |
L |
|
50 |
54 |
110 |
140 |
200 |
186 |
|
100 |
106 |
170 |
205 |
300 |
220 |
|
150 |
151 |
225 |
260 |
450 |
283 |
|
200 |
215 |
280 |
315 |
550 |
324 |
|
250 |
265 |
335 |
370 |
600 |
378 |
|
300 |
317 |
395 |
435 |
660 |
395 |

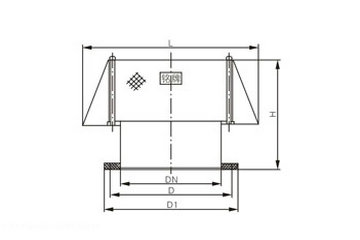

罐頂通氣管|儲罐透氣孔結構示意圖：
罐頂通氣管|儲罐透氣孔管標準：法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請
注明壓力等級）制造、檢測標準：按SY/T0525.4-93。
