不銹鋼呼吸閥產品說明,外形尺寸及安裝結構示意圖
不銹鋼呼吸閥安裝在儲罐頂部，是解決罐內正壓、負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體
輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。
如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。呼吸閥用于油
及液體罐上，來排除罐內的正壓和負壓氣體，使罐內液體進出方便。如罐體上不裝呼吸閥罐內的液體進出有一
定的障礙，很可能出現罐體變型和振動，該產品設計合理，結構簡單，使用方便;是儲罐的必備產品，不可缺少。
呼吸閥適用范圍：呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲
笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。
不銹鋼呼吸閥作用：呼吸閥是維護儲罐氣壓平衡，減少介質揮發的安全節能產品，呼吸閥充分利用儲罐本身的
承壓能力來減少介質排放，其原理是利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓；當往罐外抽出介
質，使罐內上部氣體空間的壓力下降，達到呼吸閥的操作負壓時，罐外的大氣將頂開呼吸閥的負壓閥盤頂開，使
外界氣體進入罐內，使罐內的壓力不再繼續下降，讓罐內與罐外的氣壓平衡，來保護儲罐的安全裝置。
不銹鋼呼吸閥材質及參數：
|
閥體材質 |
不銹鋼304、316 |
|
正壓閥盤材料 |
304、316、鋁合金 |
|
負壓閥盤材料 |
304、316、四氟PTFE |
|
密封圈材質 |
聚四氟乙烯 |
|
公稱壓力 |
0.6-1.0MPa |
|
公稱口徑 |
DN25-400 |
|
環境溫度 |
-30~+60 ℃ |
|
防爆級別 |
BS 5501：IIA、IIB、IIC |
|
操作壓力 |
A: +355 pa( 36 mmH20 )～-295 pa(30 mmH20) |
|
B：+980 Pa(100 mmH20) ～-295 Pa(30 mmH20) |
|
|
C：+1765 Pa(180 mmH20)～-392 Pa(40 mmH20) |
不銹鋼呼吸閥尺寸：
|

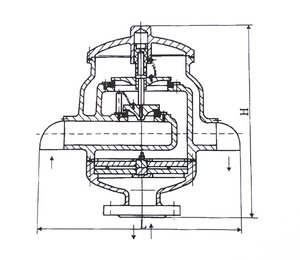

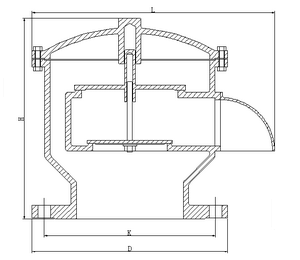

GFQ-2不銹鋼全天候呼吸閥尺寸：(PN1.0) |
|||||
|
公稱通徑 DN(mm) |
主要外形安裝尺寸 |
||||
|
L |
H |
D |
K |
N*d |
|
|
DN25 |
160 |
165 |
115 |
85 |
4*14 |
|
DN32 |
180 |
185 |
140 |
100 |
4*18 |
|
DN40 |
180 |
190 |
150 |
110 |
4*18 |
|
DN50 |
210 |
210 |
165 |
125 |
4*18 |
|
DN65 |
240 |
220 |
185 |
145 |
4*18 |
|
DN80 |
260 |
240 |
200 |
160 |
8*18 |
|
DN100 |
300 |
270 |
220 |
180 |
8*18 |
|
DN150 |
370 |
330 |
285 |
240 |
8*22 |
|
DN200 |
440 |
370 |
340 |
295 |
8*22 |
|
DN250 |
500 |
410 |
395 |
350 |
12*22 |
|
DN300 |
580 |
470 |
445 |
400 |
12*23 |
|

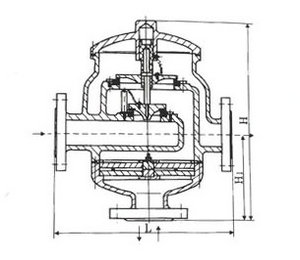

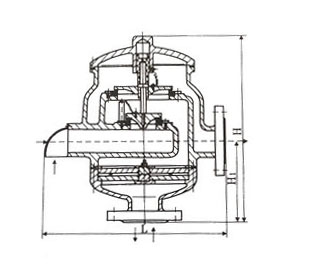

ZFQ-II不銹鋼阻火呼吸閥尺寸(PN1.0) |
|||||
|
DN25 |
200 |
165 |
115 |
85 |
4*14 |
|
DN32 |
230 |
185 |
140 |
100 |
4*18 |
|
DN40 |
230 |
190 |
150 |
110 |
4*18 |
|
DN50 |
255 |
210 |
165 |
125 |
4*18 |
|
DN65 |
270 |
220 |
185 |
145 |
4*18 |
|
DN80 |
320 |
240 |
200 |
160 |
8*18 |
|
DN100 |
330 |
270 |
220 |
180 |
8*18 |
|
DN150 |
400 |
330 |
285 |
240 |
8*22 |
|
DN200 |
460 |
370 |
340 |
295 |
8*22 |
|
DN250 |
540 |
410 |
395 |
350 |
12*22 |
|
DN300 |
620 |
470 |
445 |
400 |
12*23 |
|

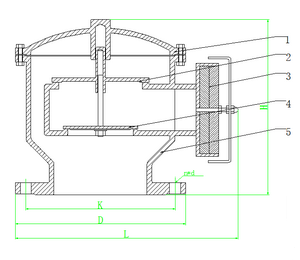

QZF-89型不銹鋼全天候防火呼吸閥尺寸：(0.6MPa) |
|||||
|
DN50 |
320 |
320 |
140 |
110 |
4*14 |
|
DN80 |
380 |
350 |
190 |
150 |
4*18 |
|
DN100 |
420 |
380 |
210 |
170 |
4*18 |
|
DN150 |
520 |
450 |
265 |
225 |
8*18 |
|
DN200 |
600 |
520 |
320 |
280 |
8*18 |
|
DN250 |
6801 |
600 |
375 |
335 |
12*18 |
|
DN300 |
750 |
650 |
440 |
395 |
12*23 |
|
DN350 |
850 |
700 |
490 |
445 |
12*23 |
|
DN400 |
930 |
750 |
540 |
495 |
12*26 |
|

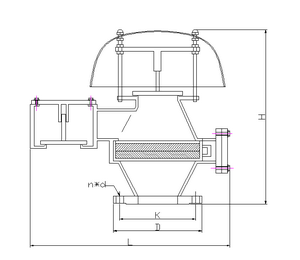

QHXF-88型不銹鋼防爆呼吸閥尺寸：(0.6MPa) |
|||||
|
DN50 |
320 |
230 |
140 |
110 |
4*14 |
|
DN80 |
380 |
260 |
190 |
150 |
4*18 |
|
DN100 |
420 |
280 |
210 |
170 |
4*18 |
|
DN150 |
520 |
350 |
265 |
225 |
8*18 |
|
DN200 |
600 |
410 |
320 |
280 |
8*18 |
|
DN250 |
6801 |
480 |
375 |
335 |
12*18 |
|
DN300 |
750 |
520 |
440 |
395 |
12*23 |
|
DN350 |
850 |
550 |
490 |
445 |
12*23 |
|
DN400 |
930 |
600 |
540 |
495 |
12*26 |

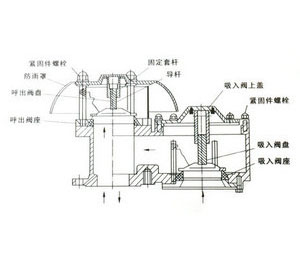

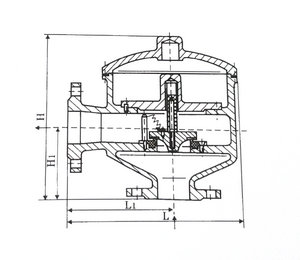

不銹鋼呼吸閥安裝結構示意圖圖：
