防爆阻火呼吸閥
- 品牌 上海南石
- 型號 ZFQ-II
防爆阻火呼吸閥
型號：ZFQ-II
防爆阻火呼吸閥集阻火器與呼吸閥為一體，其新穎的結構為國內首創。它是石化儲罐必備的新型安全設備，
其最大優點是選用鑄鋼和鋁合金，耐腐蝕性好；波紋阻火層采用不銹鋼材料，阻火性能好，耐腐蝕性能好；
結構簡單，易檢修，安全方便。
防爆阻火呼吸閥原理：用彈簧限位閥板，由正負壓力決定或呼或吸：當容器里面的氣壓達到超過重壓時該閥
打開卸壓。具體描述：當儲罐內壓力與大氣壓力平衡時，呼吸閥呼出閥瓣與呼出口閥座嚴密配合，吸入閥瓣與
吸入口閥座嚴密配合。當儲罐內壓力超過大氣壓力值（即產生過高正壓）時，罐內高壓直接作用于呼吸閥瓣下
方，并克服閥瓣重力以及作用于閥瓣上的外氣壓力，從而打開呼吸閥瓣由A通道排出罐內過高氣壓，使罐內壓力
與大氣壓力保持平衡。當儲罐內壓力低于大氣壓值（即產生過低負壓）時，大氣壓通過吸氣通道B進入并直接作
用于吸入口閥瓣下方，并克服閥瓣重力以及作用于閥瓣上方的罐內壓力，從而打開吸入口閥瓣向儲罐內補充壓力，
使罐內壓力與大氣壓力保持平衡。
材料及參數：
|
閥體材料： |
碳鋼、不銹鋼、鋁合金 |
|
阻火芯材料： |
不銹鋼阻火波紋板 |
|
密封圈材料： |
聚四氟乙烯 |
|
正壓閥盤材料 |
不銹鋼304、316、鋁合金 |
|
負壓閥盤材料 |
不銹鋼304、316、四氟PTFE |
|
環境溫度 ℃ |
-30~480 |
|
壓力等級MPa |
1.0-4.0 |
|
A級正壓 |
355Pa (36毫米水柱) |
|
負壓 |
295Pa (30毫米水柱) |
|
B級正壓 |
980Pa (100毫米水柱) |
|
負壓 |
295Pa (30毫米水柱) |
|
C級正壓 |
1765Pa (180毫米水柱) |
|
負壓 |
295Pa (30毫米水柱) |
防爆阻火呼吸閥尺寸：
|
公稱通徑 （DN） |
鑄鋼重量 （KG） |
安裝尺寸 |
||||
|
L |
H |
D |
K |
n×φ |
||
|
25 |
5.5 |
200 |
165 |
115 |
85 |
4*14 |
|
32 |
8 |
230 |
185 |
140 |
100 |
4*18 |
|
40 |
8 |
255 |
210 |
150 |
110 |
4*18 |
|
50 |
9 |
255 |
210 |
165 |
125 |
4*18 |
|
65 |
12.5 |
270 |
220 |
185 |
145 |
4*18 |
|
80 |
15 |
320 |
240 |
200 |
160 |
8*18 |
|
100 |
18 |
330 |
270 |
220 |
180 |
8*18 |
|
150 |
28 |
400 |
330 |
285 |
240 |
8*22 |
|
200 |
43 |
460 |
370 |
340 |
295 |
8*22 |
|
250 |
60 |
540 |
410 |
395 |
350 |
12*22 |
|
300 |
86 |
620 |
470 |
445 |
400 |
12*23 |

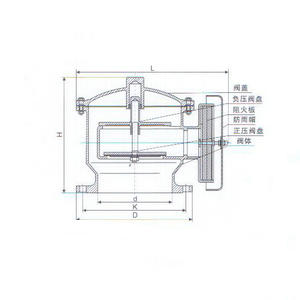

防爆阻火呼吸閥結構示意圖：
主要性能特點：
1：新型防爆阻火呼吸閥材質采用：鑄鋼，不銹鋼耐腐蝕性好。
2：閥盤、閥封環采用不銹鋼、聚四氟乙烯材料。耐低溫、防凍性能好。
3：該閥是安裝在固定頂罐上的通風裝置，減少油品的蒸發消耗，控制儲罐壓力作用。
4：本閥具有通風量大，泄露量小，耐腐蝕，防凍性能好。
5：他能對石油儲罐內外壓力進行自動調節的特點。
6：結構簡單，重量輕，易檢修，安裝方便。
7：阻爆性能合格，連續13次阻爆性能試驗每次都能阻止火焰蔓延。
8：耐低溫防凍性能合格：在-42度操作2小時，壓力閥盤、真空閥盤和密封均無變形現象，完全符合標準要求。
9：在常溫36度連續操作72小時，動作10000次，壓力閥盤、真空閥盤和導桿接觸面無任何磨損和碰傷跡象，
導桿升降靈敏無卡死現象。
防爆阻火呼吸閥安裝：1、阻火呼吸閥應安裝在儲罐氣源的最高點，以降低物料蒸發損耗和以便順利地提供通
向呼吸閥最直接和最大的通道。通常對于立式罐，呼吸閥應盡量安裝在罐頂中央頂板范圍內，對于罐頂需設隔
熱層的儲罐、可安裝在梯子平臺附近；
2、當需要安裝兩個呼吸閥時，它們與罐頂中心應對稱布置；
3、若阻火呼吸閥用在氮封罐上，則氮氣供氣管的接管位置應遠離呼吸閥接口，并由罐頂部插入儲罐內約 200
mm ，這樣氮氣進罐后不直接排出，達到氮封的目的。
