阻爆燃型管道阻火器
- 品牌 上海南石
- 型號 GZW-II
阻爆燃型管道阻火器是用來阻止易燃氣體和易燃液體蒸汽的火焰向外蔓延的安全裝置。設計阻火內件時，是根
據不同混合氣體的介質、氣體的組分、壓力降、長徑比、彎頭數量來設計MESG值并達到一定阻火速度值的有規
則填料。當火焰進入阻火器后，被有規則的阻火元件切割成許多細小的火焰流，由于傳熱的作用和器壁效應，
進入的氣體被冷卻，使冷卻的氣體達不到著火溫度，沒有著火溫度就不能形成燃燒，最終使火焰流猝滅，從而達
到阻火目的。
|
口徑： |
DN25-500 |
|
壓力： |
1.6MPa-6.4Mpa |
|
工作溫度： |
-20℃- +480℃ |
|
閥體材質： |
鑄鋼、不銹鋼 A3 304 304L 316 316L |
|
阻火芯材質： |
不銹鋼304 304L 316 316L |
|
密封圈墊片： |
丁晴橡膠聚四氟乙烯金屬墊片 |
|
制造標準 |
GB5908-86 SY7511-87 |
|
防爆等級： |
BS 5501:ⅡA ⅡB ⅡC |
|
連接方式： |
法蘭連接 |
阻爆燃型管道阻火器用途：
1.火炬系統。
2.油氣回收系統。
3.氣體分析系統。
4.氣體凈化通化系統。
5.煤礦瓦斯排放系統。
6.加熱爐燃料氣的管網上。
7.輸送可燃性氣體的管道上。
阻爆燃型管道阻火器尺寸：
|
規格 尺寸 |
壓力 等級 |
外形尺寸 |
N-d |
|||
|
L |
H |
D |
K |
|||
|
DN15 |
1.6MPa
|
125 |
142 |
95 |
65 |
4*14 |
|
DN20 |
125 |
142 |
105 |
75 |
4*14 |
|
|
DN25 |
130 |
155 |
115 |
85 |
4*14 |
|
|
DN32 |
150 |
168 |
135 |
100 |
4*18 |
|
|
DN40 |
170 |
180 |
150 |
110 |
4*18 |
|
|
DN50 |
190 |
200 |
165 |
125 |
4*18 |
|
|
DN65 |
205 |
210 |
180 |
145 |
8*18 |
|
|
DN80 |
220 |
220 |
200 |
160 |
8*18 |
|
|
DN100 |
240 |
240 |
220 |
180 |
8*18 |
|
|
DN125 |
280 |
260 |
245 |
210 |
8*18 |
|
|
DN150 |
330 |
285 |
285 |
240 |
8*22 |
|
|
DN200 |
380 |
325 |
340 |
295 |
12*22 |
|
|
DN250 |
450 |
365 |
405 |
335 |
12*26 |
|
|
DN300 |
520 |
400 |
460 |
410 |
12*26 |
|
|
DN350 |
595 |
420 |
520 |
470 |
16*26 |
|
|
DN400 |
645 |
450 |
580 |
525 |
16*30 |
|
|
DN450 |
710 |
480 |
640 |
585 |
20*30 |
|
|
DN500 |
780 |
520 |
715 |
650 |
20*33 |
|
|
DN600 |
895 |
550 |
840 |
770 |
20*36 |
|

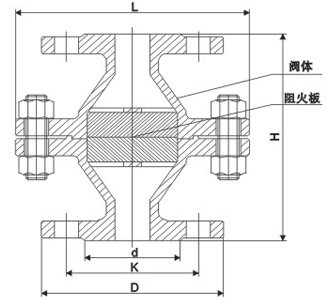

阻爆燃型管道阻火器結構示意圖：
阻爆燃型管道阻火器安裝使用維護事項如下：
1.管道阻火器在運輸，保管過程中，應注意防雨防潮和禁油。
2.與管道阻火器連接的管路或附件法蘭墊片應選用退火軟化的鋁片，銅片或銅絲。
3.為防止著火，工作壓力大于0.6MPa的氧氣管道阻火器前后，應連接一節銅基合金（或不銹鋼）
管道，長度不小于5倍管徑，且不小于1.5m,并不得裝設一切管件。
4.管道阻火器安裝在管道上后,應按系統設計規定進行系統強度嚴密型性及泄漏量試驗,并進行特殊的潔掃處理。
5.管道阻火器在長期停用后,再使用時應重新徹底進行特殊的清掃處理
