產品說明：液壓安全閥是裝設在油罐頂上，保護油罐安全的一個重要附件。當機械呼吸閥發生故障時，液

壓安全閥就能代替機械呼吸閥進行排氣或放氣。液壓安全閥一種安全保護用閥，它的啟閉件受外力作用下

處于常閉狀態，當設備或管道內的介質壓力升高，超過規定值時自動開啟，通過向系統外排放介質來防止

管道或設備內介質壓力超過規定數值。安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上，控制壓

力不超過規定值，對人身安全和設備運行起重要保護作用。按安全閥閥瓣開啟高度可分為微啟式安全閥和

全啟式安全閥，微啟式安全閥的開啟行程高度為：≤0.05d0(最小排放喉部口徑)；全啟式安全閥開啟高度為

≤0.25d0(最小排放喉部口徑)。

液壓安全閥標準：

設計制造標準：GB/T12243-2005

結構長度標準：GB/T12221-2005

連接法蘭標準：GB/T9113

壓力溫度等級：GB/T12224-2005

液壓安全閥工作原理：液壓安全閥控制的壓力或真空值比機械呼吸閥高10%，因此在正常情況下是不會動作

的。閥內用沸點高(夏天不易揮發)、蒸發慢、凝點低(冬天不至于凝固)的油品(如輕柴油、太陽油或變壓器油)

作為密封液體(簡稱封液)。它是裝設在油罐頂上，保護油罐安全的一個重要附件。當機械呼吸閥發生故障時，

液壓安全閥就能代替機械呼吸閥進行排氣或放氣。

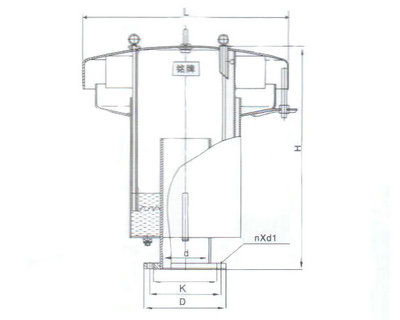

液壓安全閥尺寸及結構示意圖：

公稱通徑 DN(mm)	重量 KG/臺	安裝尺寸
		L	H	D	K	n*d
80	25	410	510	195	160	8*18
100	30	470	560	215	180	8*18
150	45	520	680	280	240	8*22
200	55	620	690	335	295	8*22
250	65	720	720	395	350	12*22





液壓安全閥安裝要求：

（l）額定蒸發量大于0.5t/h的鍋爐，至少裝設兩個安全閥：額定蒸發量小于或等于0.5t/h的鍋爐，至少裝一個

安全閥。可分式省煤器出口處、蒸汽過熱器出口處都必須裝設安全閥。

（2）安全閥應垂直安裝在鍋商、集箱的最高位置。在安全閥和鍋筒或集箱之間不得裝有取用蒸汽出口管和閥門。

（3）杠桿式安全閥要有防止重錘自行移動的裝置和限制杠桿越軌的導架，彈簧式安全閥要有提升手把和防止隨

便擰動調整螺釘?shù)难b置。

（4）對于額定蒸汽壓力小于或等于3.82MPa的鍋爐，安全閥喉徑不應小于25mm：對于額定蒸汽壓力大于

3.82MPa的鍋爐，安全閥喉徑不應小于20mm。

（5）安全閥與鍋爐的連接管，其截面積應不小于安全閥的進口截面積。如果幾個安全閥共同裝設在一根與鍋筒直

接相連的短管上，短管的通路截面積應不步于所有安全閥排汽面積的1.25倍。

（6）安全閥一般應裝設排汽管，排汽管應直通安全地點，并有足夠的截面積，保證排汽暢通。安全閥排氣管底部

應接到安全地點的疏水管，在排氣管和疏水管上都不允許裝設閥門。

液壓安全閥安裝和維護注意事項：

各種安全閥都應垂直安裝。

安全閥出口處應無阻力，避免產生受壓現象。

安全閥在安裝前應專門測試，并檢查其官密封性。

對使用中的安全閥應作定期檢查。

上海南石是專業的液壓安全閥生產廠家，公司生產的產品：呼吸閥、阻火器、阻火透氣帽、防火真空壓力帽、鋁合

金圓球閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等系列配套附件。

尊敬的用戶：歡迎您訪問我們的網站【http://www. shzhqcj.com】, 如果您對產品、服務有任何建議或者疑問的

話，請立即聯系我們！我們一定會盡心盡力為您提供優質的服務！電話：021-6260346。
