F型外螺紋快速接頭就是利用簡單的裝置，不需要輔助工個(扳手、管子鉗)而達到對管路的快速連接和開啟。

與用戶端連接按提供有螺紋連接和光桿式連接。并可根據用戶要求進行設計、配置其它連接形式，其快速裝

置可分為：1、卡套式 2、外螺紋式。卡套快速接頭的特點： 結構簡單、操作方便、通過扳把的拉壓完成接

頭的快速連接和開啟。

鋁合金F型快速接頭特點：

本產品外形美觀,耐腐蝕性強,在結構上應用偏心原理實現自動鎖緊,安全可靠易于操作,適用于各種條件及連接需要。

材質為：鋁合金，不銹鋼 規格：1/2”-6” 鋼管通徑：DN15-DN150   公稱壓力:0.6-5.0MPa

適用溫度:-30~230℃適用介質有石油天然氣、車船機械制造、航空航天、冶金化工、交通、電力、集中供熱、

真空、制冷、油、氣、水，酸

等螺紋類型：NPT、PT、PS DIN    連接：螺紋連接、，卡套,快接,直接。

鋁合金F型快速接頭特點：

1、省時省力：通過快速接頭拆斷和連接油路時，動作簡單、節省時間和人力。

2、省油：折斷油路時，快速接頭上的單項閥可封閉油路，油不會流出，避免油液油壓損失。

3、環保：快速接頭折斷和連接時，油不會灑漏，保護環境。

4、設備設計獨特，方便運輸：大型設備或是需要便于攜帶的液壓工具，使用快速接頭分拆后運輸，到達目的

地后再組裝使用。

5、經濟：以上各種優點都為客戶創造了經濟價值。

鋁合金F型快速接頭使用注意事項：

1、請不要用于適用流體以外的流體。

2、使用時不要超過最高使用壓力限制。

3、不要在使用溫度范圍以外使用，防止造成密封材料磨損或泄漏。

4、不要進行人為的擊打、彎曲、拉伸、防止造成破損。

5、不要在混入金屬粉或砂塵等地方使用，防止造成工作不良或泄漏。

6、螺紋類的安裝，在安裝時不要超過最大緊固扭矩，防止造成破損。

7、不要使用帶裂縫的軟管，防止造成泄漏或脫落。

8、如用于有震動、沖擊的機器會造成耐久性降低。

9、使用流體必須是經過過濾器過濾的潔凈流體。

10、不要拆卸快速接頭。

鋁合金F型快速接頭主要外形尺寸：

Size	DIM	A	B	C	D
15	1/2	14.5	51	36	20.9
20	3/4	21	53	39.5	26.4
25	1	24	63	45.5	33.2
32	5/4	30	72	54	41.9
40	3/2	38	74	55	47.8
50	2	47	80	60	59.6
65	5/2	59	89	72	75.2
80	3	76	96	69	87.9
100	4	102	102	72	113
125	5	127	104	72	138.4
150	6	154	108	72	163.8

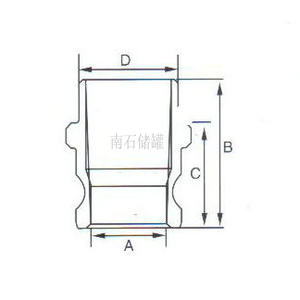

鋁合金F型快速接頭結構示意圖：



上海南石是專業的鋁合金F型快速接頭生產廠家，公司生產的產品：呼吸閥、阻火器、阻火透氣帽、防火真空壓

力帽、鋁合金圓球閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等系列配套附件。

尊敬的用戶：歡迎您訪問我們的網站【http://www.cnsanmin.cn】, 如果您對產品、服務有任何建議或者疑問的

話，請立即聯系我們！我們一定會盡心盡力為您提供優質的服務！電話：021-6260346。
