鋁合金旋轉式量油孔
- 品牌 上海南石
- 型號 GYL-1
鋁合金旋轉式量油孔是儲油罐頂部的主要設備之一，安裝于油罐頂部。主要用于測量罐內油品的標高以及取
樣等；蓋下面嵌有耐油膠墊，以保持殼體和蓋之間的密封，應垂直安裝在油罐頂部，不允許有傾斜。使用時，
松動手輪后即可將上蓋打開進行操作。
產品參數材料表：
|
殼體材質 |
鋁合金 |
|
密封件材質 |
耐油石棉橡膠、聚四氟乙烯 |
|
連接方式 |
法蘭連接 |
|
使用溫度 |
-20~+60℃ |
|
公稱壓力 |
0.6~1.0 MPa |
|
適用范圍 |
油罐量油 |
|
驅動方式 |
|
|
通道位置 |
直通式 |
|
用途 |
測量 |
鋁合金旋轉式量油孔尺寸說明：
|
規格 |
材質 |
公稱壓力Mpa |
安裝孔距mm |
說明 |
|
DN80 |
鋁合金 |
0.6 |
160 |
旋轉式 |
|
DN100 |
0.6 |
170 |
旋轉式 |
|
|
DN100 |
1.0 |
180 |
旋轉式 |

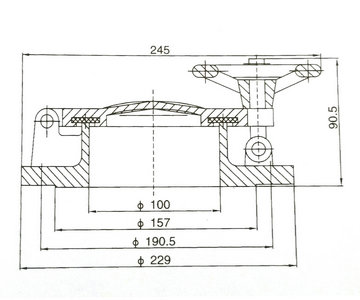

產品尺寸結構示意圖：
鋁合金旋轉式量油孔設有蓋扣松緊螺栓，蓋下密封槽和耐油膠墊，管內側導向槽。當量油尺寸測量油料時
必須直沿導向槽投下測量，優質黃銅閥體起到金屬與管壁接觸劃碰不產生火花。量油孔構造主要由閥體、旋
轉閂、拉力腎、密封蓋、滾動栓組成。
鋁合金量旋轉式油孔的維護：量油孔經常啟閉，容易損壞而發生漏氣，因此要定期鑒定其嚴密性。鑒定時
在孔的邊緣涂上一層薄油漆，將孔蓋輕輕蓋上用手加一定力，如襯墊上映有明顯完整的痕跡就可以認為合格。
若痕跡殘缺不全，說明孔蓋已不嚴密，應更換墊圈。
上海南石是專業的鋁合金量油孔生產廠家，公司生產的產品：呼吸閥、阻火器、阻火透氣帽、防火真空壓力
帽、鋁合金圓球閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等列配套附件。
