DQ41F低溫天然氣球閥
- 品牌 上海南石
- 型號 DQ41F系列
低溫天然氣球閥
低溫天然氣球閥系列主要適用于乙烯、液化天然氣等化工裝置上，輸出的液態低溫介質如乙烯、液氧、液氫等。
這類介質不但易燃易爆，而且在升溫時要氣化，氣化時，體積膨脹數百倍。而且這些介質滲透力強，易泄漏，
加工制造比較困難。產品分為低溫浮動球和低溫固定球兩類,用于截斷或接通管路中的低溫介質,介質溫度不得
低于-196度。適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深
冷介質的管理系統。
|
閥體 |
CF8 |
|
球體 |
304 |
|
閥桿 |
304 |
|
密封圈 |
PTFE |
|
填料 |
PTFE+O形圈 |
|
適用介質 |
氨氣、天然氣等弱腐蝕性介質 |
|
適用溫度 |
-196-29℃ |
|
計與制造標準 |
GB122237 |
|
結構長度標準 |
GB12221 |
|
法蘭尺寸標準 |
GB9113 JB79 |
|
壓力-溫度標準 |
GB9131 |
|
試驗-檢驗標準 |
GB/T13927 JB/T9092 |
氣低天然溫球閥尺寸：
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
DQ41F -16P(R) 凸面法蘭RF
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
78 |
140 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
84 |
160 |
|
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
95 |
180 |
|
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
150 |
250 |
|
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
150 |
300 |
|
|
50 |
200 |
160 |
125 |
100 |
18 |
4-18 |
170 |
350 |
|
|
65 |
220 |
180 |
145 |
120 |
20 |
4-18 |
195 |
350 |
|
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
215 |
400 |
|
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
250 |
500 |
|
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
265 |
600 |
|
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
270 |
800 |
|
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
330 |
1200 |
|
|
2.5MPa |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
103 |
140 |
|
DQ41F -25P(R) 凸面法蘭RF
|
20 |
140 |
105 |
75 |
55 |
16 |
4-14 |
112 |
160 |
|
25 |
150 |
115 |
85 |
65 |
16 |
4-14 |
123 |
180 |
|
|
32 |
165 |
135 |
100 |
78 |
18 |
4-18 |
150 |
250 |
|
|
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
156 |
300 |
|
|
50 |
200 |
160 |
125 |
100 |
20 |
8-18 |
172 |
350 |
|
|
65 |
220 |
180 |
145 |
120 |
22 |
8-18 |
197 |
350 |
|
|
80 |
250 |
195 |
160 |
135 |
22 |
8-23 |
222 |
400 |
|
|
100 |
280 |
230 |
190 |
160 |
24 |
8-23 |
253 |
500 |
|
|
125 |
320 |
270 |
220 |
188 |
28 |
8-25 |
275 |
600 |
|
|
150 |
360 |
300 |
250 |
218 |
30 |
8-25 |
286 |
800 |
|
|
200 |
400 |
360 |
310 |
278 |
34 |
12-25 |
340 |
1200 |
低溫天然氣球閥壓力試驗:
|
公稱壓力 MPa |
1.6 |
2.5 |
4.0 |
|
強度試驗 MPa |
2.4 |
3.8 |
6.0 |
|
水密封試驗 MPa |
1.8 |
2.8 |
4.4 |
|
氣密封試驗MPa |
0.4-0.7 |
||

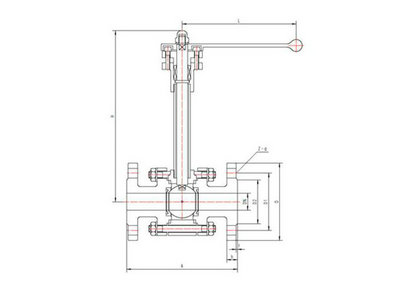

產品結構圖：
低溫天然氣球閥結構特點：
1.承壓件的材料能承受介質溫度的變化而引起的膨脹、收縮、密封部位的結構在溫度變化時不會產生的變形。
用于-100℃以下工況時，閥門零件在精加工前應進行深冷處理，即將零件浸放在液氮箱中進行冷卻，當零件溫
度達到-192℃時，開始保溫1-2h，然后取出箱外自然處理到常溫，重溫循環2次。
2、閥蓋采用長勁結構，其目的保護填料函的功能，使填料函處于離低溫較遠的位置，保證填料的密封效果，同
時還可以纏繞保冷材料，防止冷能損失。長頸的頸長可根據使用溫度和保冷材料的厚度來選擇不同的長度。當
填料密封效果降低時，可以從填料函中間加入潤滑脂形成油封層，降低填料函的壓差，提高密封性能。
3、使用溫度低于-100℃時，閥桿材料經過鍍鉻或氮化處理，提高閥桿表面硬度，提高填料密封的可靠性。
4、低溫球閥具有防止異常升壓結構，由于低溫閥門介質氣化后，其體積急劇膨脹，壓力會異常升高，當閥門中
腔壓力升高時，閥門中腔和進口連通，或在閥門進口端安置泄壓閥，保證閥門安全使用。
5、低溫球閥用的墊片具有在常溫下、低溫狀態及溫度變化下能可靠密封性和復原性。
